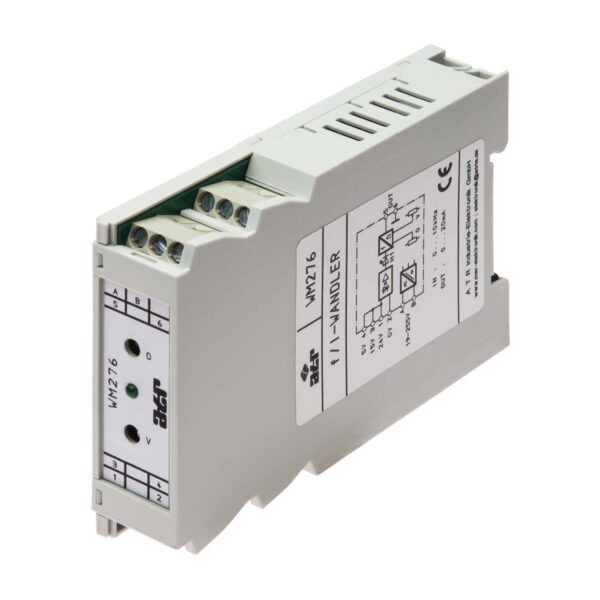

Frequenz/Analog-Wandler WM275 + WM276

Name: Frequenz/Analog-Wandler WM275 + WM276
Brand: ATR Industrie-Elektronik
SKU: 1207
Price: 149.00 EUR
Availability: InStock

149,00 € exkl. MwSt. zzgl. Versandkosten

als f/U-Wandler und f/I-Wandler lieferbar, Eingangsfrequenzen bis 100kHz, Eingänge für Pegel von 5V, 15V und 24V, hoch präzise, Linearitätsfehler 0,01%, 3-Wege-Trennung, Weitspannungsversorgung 19Vdc…255Vac

Artikelnummer: n.a. Kategorie: Messverstärker & Signalumsetzer

Beschreibung
Technische Daten
Gerätetypen-Übersicht
Zusätzliche Information

Beschreibung

als f/U-Wandler und f/I-Wandler lieferbar
Eingangsfrequenzen bis 100kHz
Eingänge für Pegel von 5V, 15V und 24V
hoch präzise, Linearitätsfehler 0,01%
3-Wege-Trennung
Weitspannungsversorgung 19Vdc…255Vac
Normschienenmontage TS35

Die Messwandler setzen Frequenzen in analoge Normsignale um. Über drei optoentkoppelte Eingänge sind Frequenzen bis 100kHz möglich. Ab Werk sind die Geräte so eingestellt, dass bei einer Eingangsfrequenz von 10kHz der maximale analoge Ausgangswert von 10V bzw. 20mA generiert wird. Dieser Abgleich kann mit einem Spindeltrimmer zwischen 5kHz und 25kHz geändert werden. Zur Realisierung anderer Frequenzbereiche können Bauelemente nach Datenblatt geändert werden.

Datenblatt – Frequenz/Analog-Wandler WM275 + WM276

Frequenz/Analog-Wandler WM275 + WM276 – Technische Daten

Versorgungsspannung DC	19…255Vdc
Versorgungsspannung AC	24…255V / 48…62Hz
Leistungsaufnahme	1W…2,5VA
Frequenzeingang 24V [Klemme 1]	18…30V / 5…8mA
Frequenzeingang 15V [Klemme 3]	10…20V / 4…9mA
Frequenzeingang 5V [Klemme 4]	3,5…6V / 4…9mA
Eingangsfrequenz	max. 100kHz
Signalform	beliebig
Spannungsausgang	0…10V
Belastung Spannungsausgang	max.10mA
Stromausgang	0(4)…20mA
Bürde Stromausgang	max. 500Ω
Linearitätsfehler	0,01%
Temperaturdrift	0,015%/K
Umgebungstemperatur	0…50°C
Anschlüsse	Klemmen 2,5mm²
Gehäusematerial	Isolierstoff grau
Gehäusebefestigung	Rastbar auf TS35
Gehäusemaße	siehe Zeichnung
Gewicht	110g
MTBF	246 Jahre gemäß EN 61709 (SN 29500) **
MTTFd	493 Jahre gemäß EN 61709 (SN 29500) **

** Voraussetzungen: Ortsfester Betrieb in gepflegten Räumen,
mittlere Umgebungstemperatur 40 °C, keine Belüftung, Dauerbetrieb

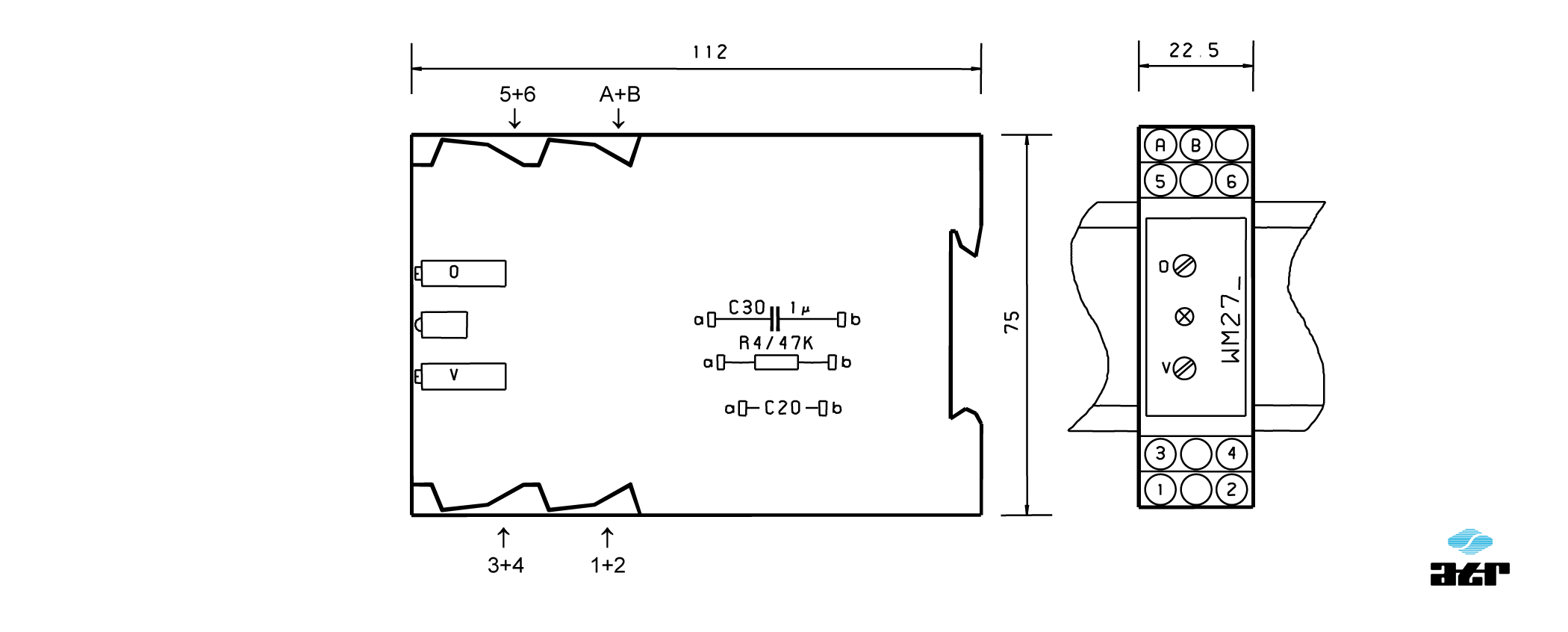

Gehäusemaße

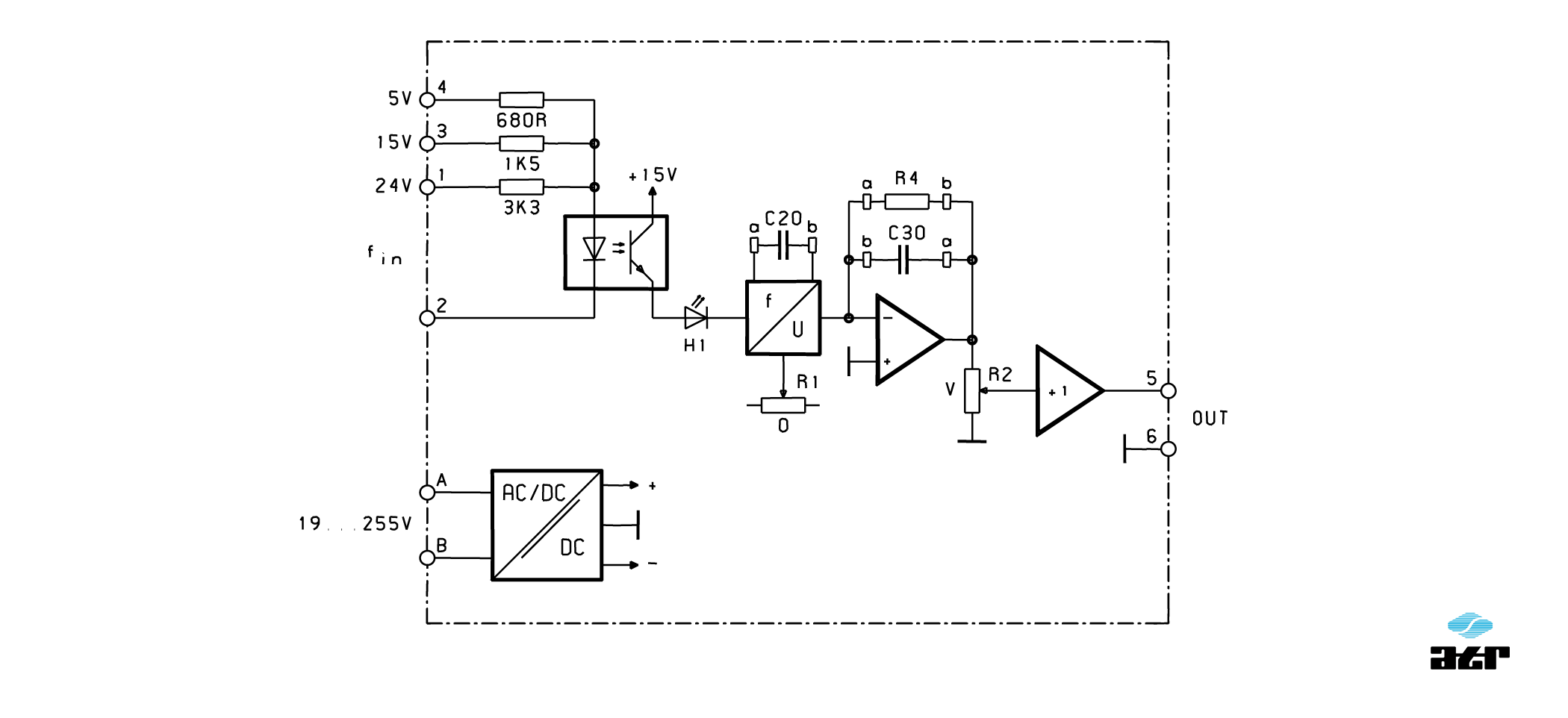

Anschlussplan

Frequenz/Analog-Wandler WM275 + WM276 – Gerätetypen-Übersicht

Typ	Funktion	Ausgang	Hilfsenergie
WM 275	Frequenz/Spannungs-Wandler	0…+10V	19Vdc…255Vac
WM 276	Frequenz/Strom-Wandler	0(4)…20mA	19Vdc…255Vac
